無線對講系統設計要遵循先進性與實用性、可靠性、技術成熟性以及可擴展等原則，其原理就是通過發射部分、接收部分、調制信號及調制電路以及信令處理，從而建立局域網絡，在此網絡中實現多條信號傳輸，讓溝通變得快捷有效。下文是關于無線對講系統的詳細介紹，供大家參考。

、無線對講系統設計說明

1、先進性與實用性

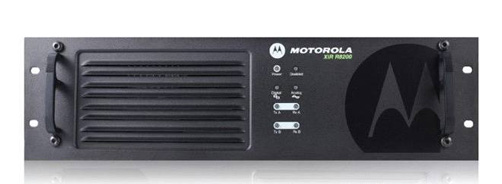

系統整體上從資源配置到功能用途等均有定的水準，采用數模兼容中繼臺。

2、可靠性

系統的各項資源可靠性要有定的高，工作穩定，易于維護，在出現硬件故障時，有可靠的備用手段。

3、技術成熟性

系統應盡量采用先進成熟的TDMA尋址技術，使之建成后就能投入實際使用，達到設計的使用效果。

4、可擴展

系統總體架構合理，設計容量適度，并且要有可擴展性，在保護原來投資的前提下可增加資源擴容。

5、成本可控性

在保證系統覆蓋信號的質量的前提下，盡可能降低工程造價成本，采用適宜的饋線及器件。

6、避免施工的難度

設計時要考慮刀片器件安裝、饋線鋪設的難易程度，盡量降低施工對樓宇本身的影響，以及無線對講系統安裝的難度。

7、場強與信號情況

設計時要考慮到各個區域的信號覆蓋強弱，有選擇的挑選天線與信號輸出設備，盡可能的讓各個區域的信號均勻穩定。

8、信號安全性

信號的安全性是首要考慮的問題，既要做到外界對信號的干擾，更要保障信號傳輸?shù)陌踩荒苄孤缎盘枴?

二、無線對講系統原理

1、發射部分

鎖相環和壓控振蕩器(VCO)產生發射的射頻載波信號，經過緩沖放大，激勵放大、功放，產生額定的射頻功率，經過天線低通濾波器，抑制諧波成分，然后通過天線發射出去。

2、接收部分

（1）接收部分為二次變頻超外差方式，從天線輸入的信號經過收發轉換電路和帶通濾波器后進行射頻放大，在經過帶通濾波器，進入混頻，將來自射頻的放大信號與來自鎖相環頻率合成器電路的第本振信號在第混頻器處混頻并生成第中頻信號，第中頻信號通過晶體濾波器進步消除鄰道的雜波信號。

（2）濾波后的第中頻信號進入中頻處理芯片，與第二本振信號再次混頻生成第二中頻信號，第二中頻信號通過個陶瓷濾波器濾除無用雜散信號后，被放大和鑒頻，產生音頻信號，音頻信號通過放大、帶通濾波器、去加重等電路，進入音量控制電路和功率放大器放大，驅動揚聲器，得到人們所需的信息。

3、調制信號及調制電路

人的話音通過 麥克風 轉換成音頻的電信號，音頻信號通過放大電路、預加重電路及帶通濾波器進入壓控振蕩器直接進行調制。

4、信令處理

CPU產生CTCSS/DTCSS信號經過放大調整，進入壓控振蕩器進行調制。接收鑒頻后得到的低頻信號，部分經過放大和亞音頻的帶通濾波器進行濾波整形，進入CPU，與預設值進行比較，將其結果控制音頻功放和揚聲器的輸出。即如果與預置值相同，則打開揚聲器，若不同，則關閉揚聲器。
